شبیه سازی دستگاه اندازه گیری اسیلوسکوپ با نرم افزار LabVIEW

در این بخش پروژه شبه سازی دستگاه اندازه گیری اسیلوسکوپ یا نوسان نما (Oscilloscope) را با نرم افزار LabVIEW آماده کردیم که در ادامه به معرفی این دستگاه پرداخته و فیلم و تصاویر خروجی پروژه قرار داده شده است.

معرفی دستگاه اسیلوسکوپ (Oscilloscope)

اسیلوسکوپ یا نوسان ‌نما (Oscilloscope) دستگاهی الکترونیکی می باشد که شکل موج سیگنال ‌های ولتاژی را نشان می دهد. نوسان ‌نما، دامنه سیگنال را در نموداری دو بعدی نمایش می دهد که محور افقی آن، زمان و محور عمودی، مقدار ولتاژ می باشد. زمانی که نیاز باشد تا شکل موج به صورت دقیق نشان داده شود، دستگاه اندازه گیری اسیلوسکوپ مورد استفاده قرار می گیرد. در اسیلوسکوپ علاوه بر دامنه، امکان اندازه ‌گیری سایر پارامترهای سیگنال همچون عرض پالس، دوره تناوب و فاصله زمانی دو رویداد در سیگنال نیز بر روی نمایشگر وجود داره.

دستگاه Oscilloscope این امکان را دارد که علاوه بر نمایش همزمان سیگنال های متفاوت که به کانال های آن وصل شده، کمیت های مختلف شکل موج ها را نیز اندازه گیری کند. سیلوسکوپ رویداد هایی که تکرار می شوند و یا با تغییرات کمی تکرار می شوند را نشان می دهد. کاربرد اسیلوسکوپ در علوم مختلف، طب، مهندسی الکترونیک، مخابرات، ارتباطات، صنعت و غیره می باشد.

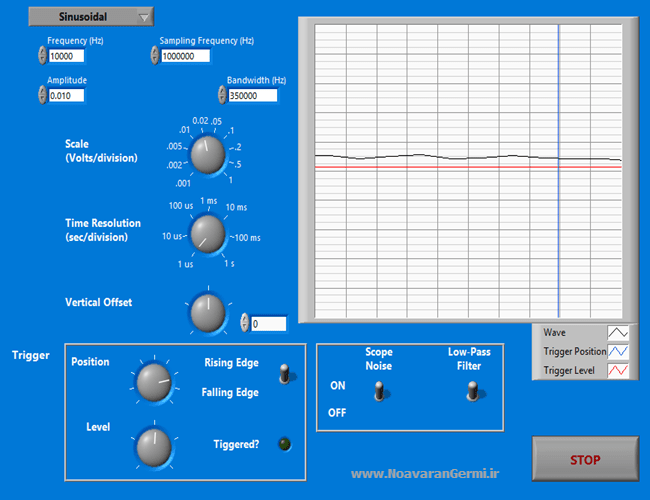

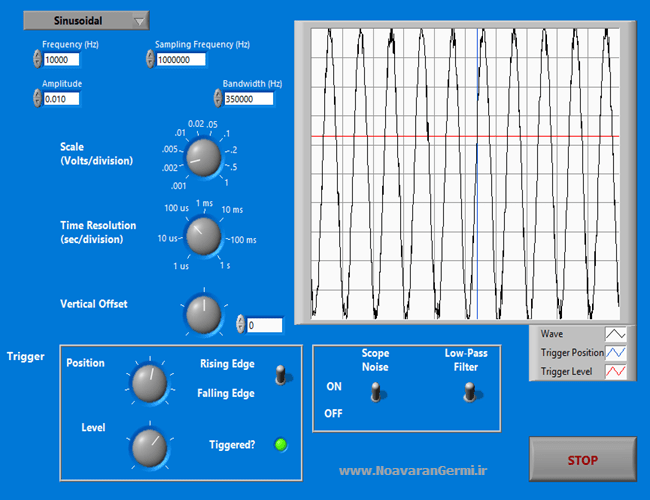

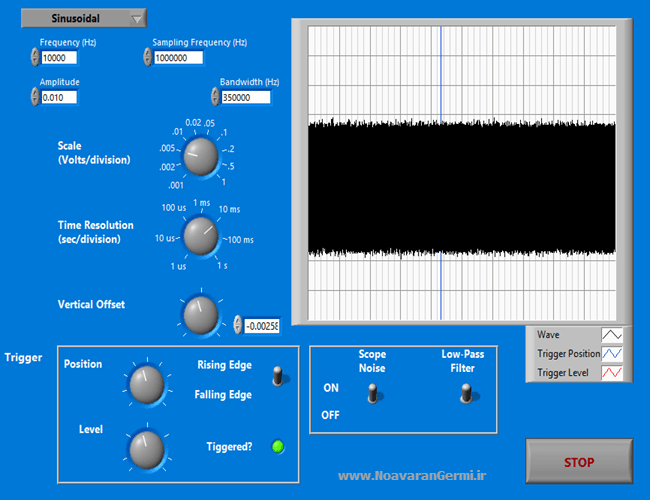

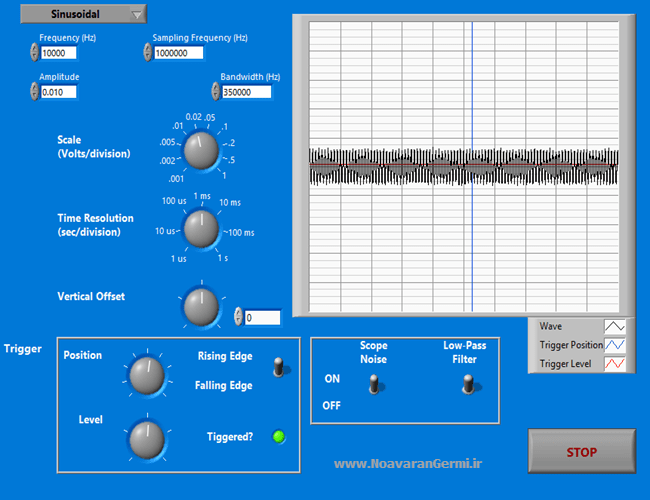

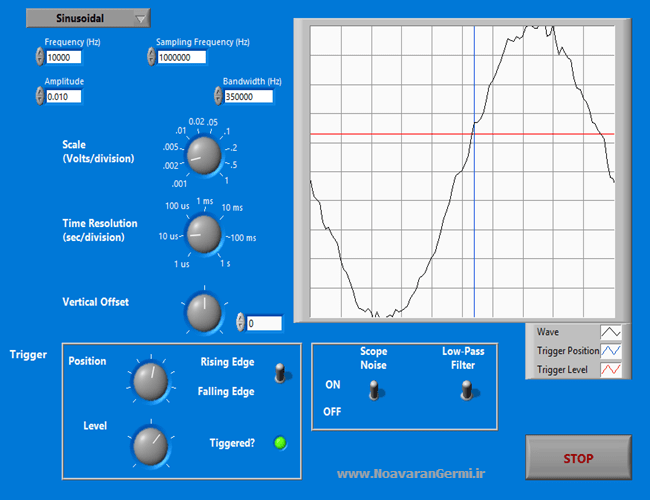

تصاویر خروجی پروژه در محیط لب ویو

oscilloscope simulation labview 22587 2 تصویر oscilloscope simulation labview 22587 3 تصویر oscilloscope simulation labview 22587 4 تصویر oscilloscope simulation labview 22587 5 تصویر oscilloscope simulation labview 22587 6 تصویر
