پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس

  • شنبه ۲۶ فروردین ۱۳۹۶
  • بازدید 96 نفر
  • 1 امتیاز2 امتیاز3 امتیاز4 امتیاز5 امتیاز (63 امتیاز از 13 رای)
    Loading...

Plate tension ABAQUS 19333 پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس

پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس

در این پست خدمت دوستان پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس را که مربوط به درس اجزا محدود است قرار دادیم، امیدواریم مطالب آن مفید و ارزنده واقع گردد، در ادامه مشخصات و خواسته های مسئله را به همراه نتایج بدست آمده از تحلیل و قسمتی از روند مدلسازی را توضیح می دهیم.

پروژه فوق مربوط به یک صفحه پلیت فولادی به ضخامت ۵ میلی متر با عرض متغیر می باشد که اولین شکل نشان داده شده در بالای صفحه مربوط به آن می باشد و شکل دوم نیز بخاطر متقارن بودن، نصف صفحه پلیت مورد نظر را نشان می دهد که بدلیل کاهش حجم عملیات مدلسازی و تحلیل، در نرم افزار آباکوس مدل شده و مطابق خواسته ها مورد بررسی قرار گرفته و نتایج را ارائه می دهد.

پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس دارای گزارش کار به تعداد ۱۸ صفحه در قالب فایل word  همراه با فایل های خروجی نرم افرار آباکوس می باشد که در انتها قابل دریافت می باشد.

مشخصات موردنظر برای صفحه پلیت مدلسازی شده در ABAQUS:

  • T=75 Kn/m
  • b=7cm
  • c=5.4cm
  • a=10cm
  • s=8cm
  • t=5mm
  • R=0.8cm
  • E=210GPa

خواسته های مسئله پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس (ABAQUS):

  1. استفاده از مش (شبکه بندی) ریز در اطراف انحنا و درشت در سایر قسمت ها
  2. استفاده از المان بندی سه و چهار وجهی
  3. نشان دادن محل (گره)، حداکثر تنش، کرنش و جابجایی ها
  4. مشخات راجع به نرم افزار آباکوس
  5. ارائه فایل اجرایی و گزارش کار (پرینت اسکرین) در نرم افزار word

مرحله اول مدلسازی در محیط نرم افزار آباکوس:

  1. ساخت هندسه مدل (مدول part):

با توجه به متقارن بودن صفحه پلیت مورد نظر، در مدل سازی نصف صفحه مدل شده است.

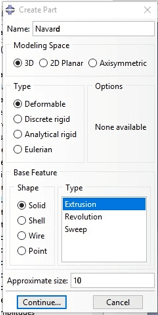

در گام اول لازم است هندسه مدل ساخته شود که برای این منظور با استفاده از منوی part/create  وارد فضای ترسیمی نرم افزار آباکوس شده و هندسه مدل را مطابق زیر می سازیم.

Plate tension ABAQUS 19653 1 پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس

پس از اعمال تنظیمات شروع به ترسیم شکل مورد نظر می کنیم.



Plate tension ABAQUS 19653 2 پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس

استخوان بندی طرح موردنظر که نصف صفحه پلیت است تعیین گردیده است.

Plate tension ABAQUS 19653 3 پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس



نتایج تحلیل پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس(ABAQUS):

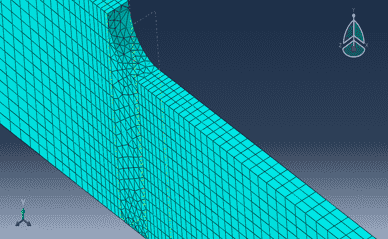

شکل مورد نظر نشان دهنده شبکه بندی ریز در اطراف انحنا و درشت در سایر قسمت ها به همراه المان بندی سه و چهار وجهی است.

Plate tension ABAQUS 19653 4 پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس

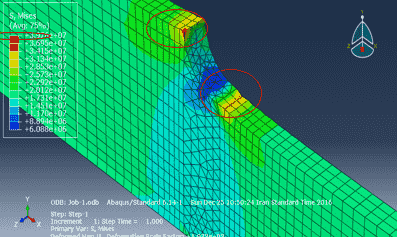

مقدار و محل تنش اصلی حداکثر:

محل تنش اصلی حداکثر مطابق شکل، در قسمت های بالا و پایین مرز منحنی شکل (رنگ نارنجی) اتفاق می افتد که دارای مقدار ۹۵/۳۶ مگاپاسکال است.

Plate tension ABAQUS 19653 6 پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس

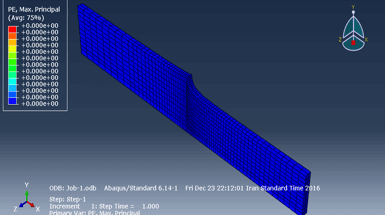

کرنش حداکثر:

با توجه به اینکه رفتار مدل، الاستیک می‌باشد. بنابراین مقدار کرنش صفر خواهد بود.

Plate tension ABAQUS 19653 7 پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس

مقدار، جهت و محل جابجایی ها:

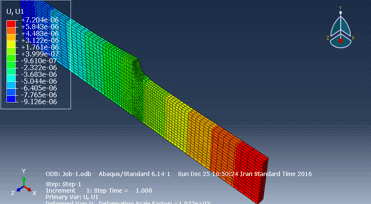

جابجایی در جهت x :

Plate tension ABAQUS 19653 8 پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس

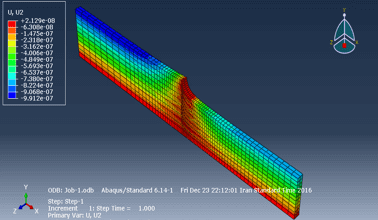

جابجایی در جهت y :

Plate tension ABAQUS 19653 10 پروژه تحلیل ورق فولادی تحت کشش با نرم افزار آباکوس

دوستان می توانند برای دریافت فایل های اجرایی نرم افزار آباکوس به همراه گزارش کار آن در قالب فایل word از باکس دانلود اقدام نمایند.


جزئیات محصول

قیمت


۴۳,۰۰۰ تـــــومان

کــد محصــول:19653


توضــیحات:پروژه دارای گزارش کار به تعداد 18 صفحه در قالب فایل word همراه با فایل خروجی های نرم افزار آباکوس می باشد.
