پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB

  • چهارشنبه ۱۳ اسفند ۱۳۹۳
  • بازدید 1,963 نفر
  • 1 امتیاز2 امتیاز3 امتیاز4 امتیاز5 امتیاز (281 امتیاز از 80 رای)
    Loading...

matlab PMSM 1 پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB

پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB

موتور سنکرون جزو ماشین های الکتریکی ac هستند که قادرند توان مکانیکی را به توان الکتریکی متناوب تبدیل کنند. در موتور سنکرون، دو میدان مغناطیسی مجزای استاتور و روتور تمایل به همراستا شدن دارند که در نتیجه آن گشتاور بوجود می آید.

چون میدان استاتور دوار است، روتور هم برای همراستا شدن، شروع به چرخش می کند. در کاربردهای دور بالا و حتی بالاتر از ۶۰۰۰ rpm نوع IPM به دلیل ساختار محکم تر و جدا نشدن مگنتها و همچنین وجود گشتاور رلوکتانسی بیشتر استفاده می شود.

مدل دینامیکی موتور سنکرون مورد استفاده در بحث کنترل دور، همانند مدل دینامیکی موتور القایی در دستگاه مرجع گردان qd با سرعت سنکرون و یا qd ساکن استاتور مورد استفاده قرار می گیرد. اغلب موتورهای سنکرون مورد استفاده در صنعت از نوع مغناطیس دائم هستند و به عبارتی هیچگونه سیم پیچی روی روتور آن وجود ندارد، لذا سیم پیچ f و به تبع آن سیم پیچی g از مدار معادل و معادلات حذف خواهند گردید.

تصاویر خروجی پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB در ادامه مطلب.

با توجه به آنکه موتور سنکرون مانند زنراتورهای سنکرون آنچنان تحت اعمال ناگهانی بار و یا خطا قرار نمی گیرند و کل روتور و یا سطح آن از مغناطیس دائم پوشیده شده است، لذا در اغلب کاربردها در مدل دینامیکی موتور PM سنکرون، از دمپرها نیز صرف نظر می کنند.

همانند روش کنترل برداری موتورهای القایی، در کنترل برداری موتور PM سنکرون نیز، سعی بر آنست که شار روتور همواره روی محور d قرار داشته باشد و نیز می دانیم که محور d روتور ، همراستا با سیم پیچ میدان روتور (و یا در راستای قطب S به N در روتورهای) PM است.

با توجه به وجود آهنربای دائم روی روتور، شار روتور همواره وجود دارد و دقیقا هم در راستای محور d است، لذا در صورت عدم نیاز به کاهش شار تولید شده توسط PM (که برای سرعتهای بالای سرعت نامی ضروریست)، مولفه تولید شار جریان استاتور یعنی ids باید صفر شود تا گشتاور کاهش نیابد، لذا از سرعت صفر تا سرعت نامی موتور، مقدار مرجع آن برابر با صفر قرار داده می شود.

در این پست پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB متلب را آماده کرده ایم که سرعت موتور نیز در آن قابل کنترل است. با مراجعه به ادامه مطلب می توانید تصاویر خروجی آن را مشاهده نمایئد. همچنین یک کتاب ۶۴ صفحه ای به صورت PDF در ادامه قابل دریافت است که توضیحات کامل و جامعی در رابطه با کنترل موتورهای PMSM داده است، پیشنهاد می کنیم که حتما دانلود و مطالعه فرمائید.

(جهت بزرگنمایی تصاویر برروی آنها کلیک نمائید)

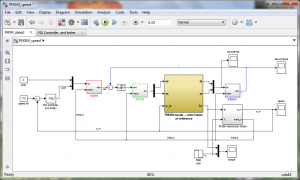

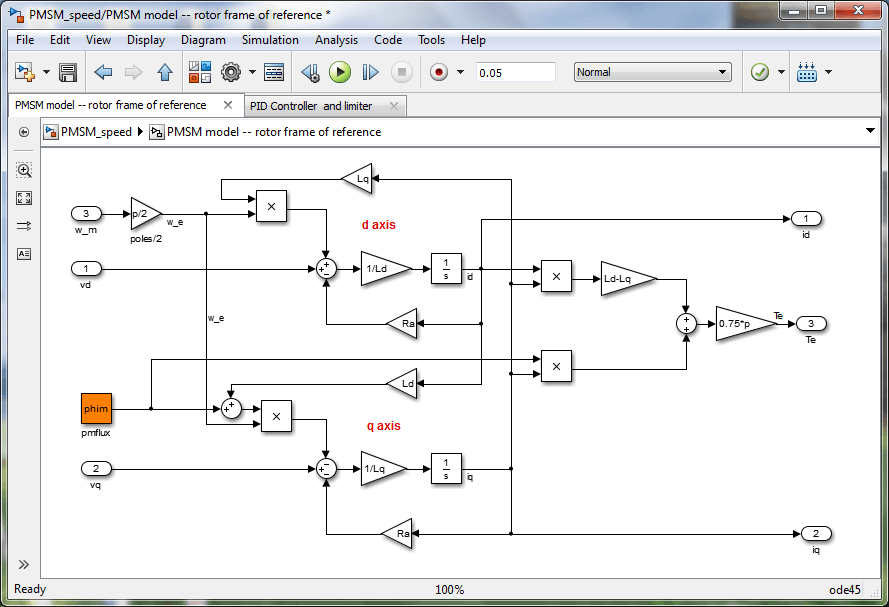

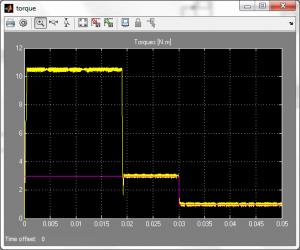

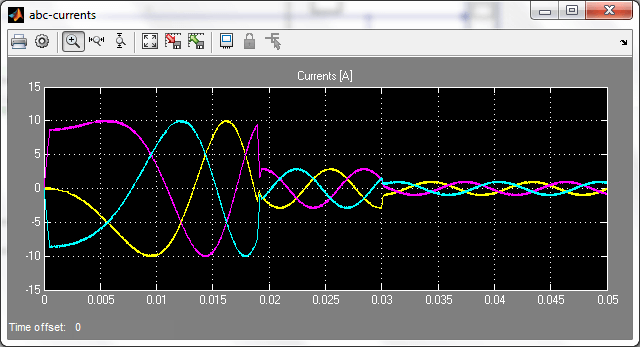

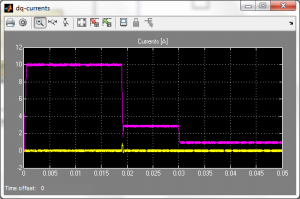

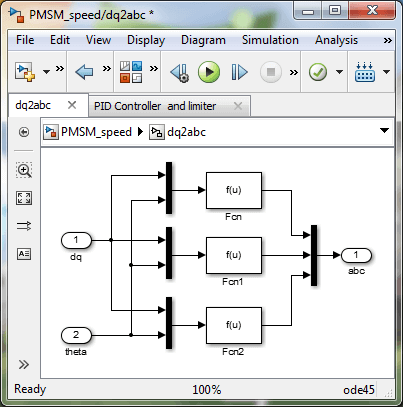

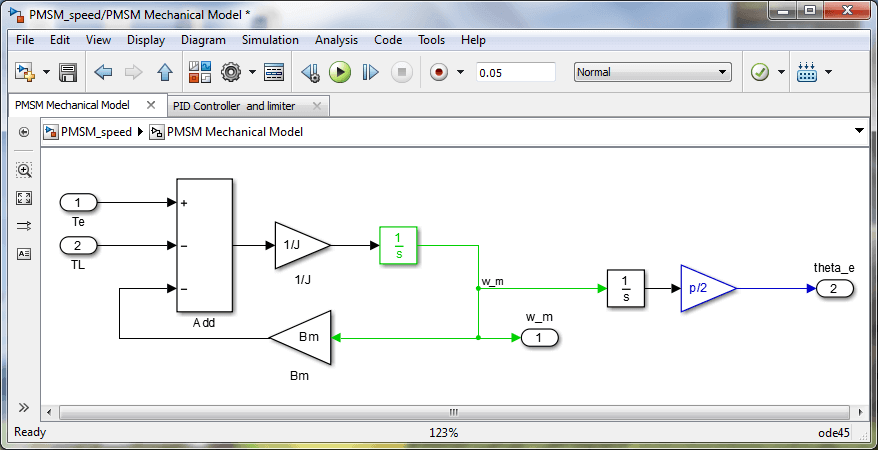

matlab PMSM 1 300x180 پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB matlab PMSM 3 297x300 پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB matlab PMSM 5 300x205 پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB matlab PMSM 6 300x154 پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB matlab PMSM 7 300x199 پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB matlab PMSM 8 300x163 پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB  matlab PMSM 10 300x250 پروژه سیمولینک کنترل برداری موتور آهنربای دائم PMSM با MATLAB
