پروژه رسم دیاگرام های داخلی تیر نامعین استاتیکی با متلب

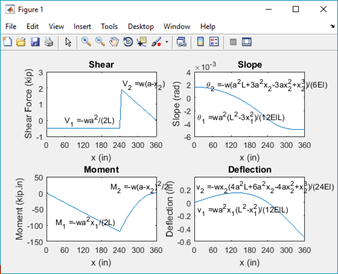

در این پست برای دوستان عزیز پروژه تجزیه و تحلیل تیر نامعین استاتیکی با متلب را قرار دادیم که امیدواریم مفید واقع گردد، همانطور که از تصویر تیر بالا مشخص است مقدار بار و دهانه ها قابل تغییر هستند که در اجرای برنامه پیغام وارد کردن متغیر ها از طرف کاربر را به صورت زیر می خواهد.
- مقدار بار گسترده را بر حسب کیلوپاسکال بر فوت وارد کنید
- مقدار مدول الاستیسیته را بر حسب پوند بر اینچ مربع وارد کنید
- مقدار ممان اینرسی تیر مورد نظررا بر حسب اینچ به توان چهار وارد کنید
- طول دهانه L را برحسب فوت وارد کنید
- طول دهانه a را برحسب فوت وارد کنید
درنهایت پس از انتقال اطلاعات تیر مورد نظر به برنامه و تحلیل آن متلب مقدار برش، لنگرخمشی، تغییر شکل و زاویه تتا را در طول تیر محاسبه می کند که درنهایت دیاگرام ها رسم و نمایش داده می شود.
مفروضات مسئله برای رسم دیاگرام های داخلی تحلیل تیر نامعین استاتیکی :
مقدار بار گسترده (w) برابر 0.2 کیلو پوند بر فوت
مقدار مدول الاستیسیته (E) تیر برابر 29000 پوند بر اینچ مربع
مقدار ممان اینرسی (I) برابر 100 اینچ به توان چهار
مقدار طول دهانه L برابر 20 فوت
مقدار طول دهانه a برابر 10 فوت
خروجی پروژه تحلیل تیر نامعین استاتیکی با متلب:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 | >> beam Enter the value of the distributed load(kip/ft): 2 Enter the value of the modulus of elasticity(ksi): 29000 Enter the value of moment of inertia(in^4): 100 Enter the value L(ft): 20 Enter the value a(ft): 10 x(in.) Shear(kip) Moment(kip.in) Slope(rad) Deflection(in) 0 -0.500 -0.000 1.66e-03 0.00e+00 6 -0.500 -3.000 1.65e-03 9.92e-03 12 -0.500 -6.000 1.64e-03 1.98e-02 18 -0.500 -9.000 1.63e-03 2.96e-02 24 -0.500 -12.000 1.61e-03 3.93e-02 30 -0.500 -15.000 1.58e-03 4.89e-02 36 -0.500 -18.000 1.54e-03 5.82e-02 42 -0.500 -21.000 1.50e-03 6.74e-02 48 -0.500 -24.000 1.46e-03 7.63e-02 54 -0.500 -27.000 1.40e-03 8.49e-02 60 -0.500 -30.000 1.34e-03 9.31e-02 66 -0.500 -33.000 1.28e-03 1.01e-01 72 -0.500 -36.000 1.21e-03 1.08e-01 78 -0.500 -39.000 1.13e-03 1.15e-01 84 -0.500 -42.000 1.05e-03 1.22e-01 90 -0.500 -45.000 9.57e-04 1.28e-01 96 -0.500 -48.000 8.61e-04 1.33e-01 102 -0.500 -51.000 7.58e-04 1.38e-01 108 -0.500 -54.000 6.50e-04 1.43e-01 114 -0.500 -57.000 5.35e-04 1.46e-01 120 -0.500 -60.000 4.14e-04 1.49e-01 126 -0.500 -63.000 2.87e-04 1.51e-01 132 -0.500 -66.000 1.53e-04 1.52e-01 138 -0.500 -69.000 1.34e-05 1.53e-01 144 -0.500 -72.000 -1.32e-04 1.53e-01 150 -0.500 -75.000 -2.84e-04 1.51e-01 156 -0.500 -78.000 -4.43e-04 1.49e-01 162 -0.500 -81.000 -6.07e-04 1.46e-01 168 -0.500 -84.000 -7.78e-04 1.42e-01 174 -0.500 -87.000 -9.55e-04 1.37e-01 180 -0.500 -90.000 -1.14e-03 1.30e-01 186 -0.500 -93.000 -1.33e-03 1.23e-01 192 -0.500 -96.000 -1.52e-03 1.14e-01 198 -0.500 -99.000 -1.72e-03 1.05e-01 204 -0.500 -102.000 -1.93e-03 9.37e-02 210 -0.500 -105.000 -2.15e-03 8.15e-02 216 -0.500 -108.000 -2.37e-03 6.79e-02 222 -0.500 -111.000 -2.59e-03 5.31e-02 228 -0.500 -114.000 -2.83e-03 3.68e-02 234 -0.500 -117.000 -3.07e-03 1.91e-02 240 -0.500 -120.000 -3.31e-03 0.00e+00 246 1.900 -108.300 -3.55e-03 -2.06e-02 252 1.800 -97.200 -3.76e-03 -4.25e-02 258 1.700 -86.700 -3.95e-03 -6.56e-02 264 1.600 -76.800 -4.12e-03 -8.99e-02 270 1.500 -67.500 -4.27e-03 -1.15e-01 276 1.400 -58.800 -4.40e-03 -1.41e-01 282 1.300 -50.700 -4.51e-03 -1.68e-01 288 1.200 -43.200 -4.61e-03 -1.95e-01 294 1.100 -36.300 -4.69e-03 -2.23e-01 300 1.000 -30.000 -4.76e-03 -2.51e-01 306 0.900 -24.300 -4.81e-03 -2.80e-01 312 0.800 -19.200 -4.86e-03 -3.09e-01 318 0.700 -14.700 -4.89e-03 -3.38e-01 324 0.600 -10.800 -4.92e-03 -3.68e-01 330 0.500 -7.500 -4.94e-03 -3.97e-01 336 0.400 -4.800 -4.95e-03 -4.27e-01 342 0.300 -2.700 -4.96e-03 -4.57e-01 348 0.200 -1.200 -4.96e-03 -4.87e-01 354 0.100 -0.300 -4.97e-03 -5.16e-01 360 0.000 -0.000 -4.97e-03 -5.46e-01 |
