تقسیم توان مفید در شبکه DC چند ترمینال (MTDC) در سیمولینک متلب

پروژه تقسیم توان مفید در شبکه DC چند ترمینال (MTDC) با کنترل افت تطبیقی در سیمولینک MATLAB

در این پست پروژه تقسیم توان مفید در شبکه DC چند ترمینال (MTDC) با کنترل افت تطبیقی را آماده کردیم که بر اساس مقاله Adaptive Droop Control for Effective Power Sharing in Multi-Terminal DC (MTDC) Grids با نرم افزار PSCAD و Simulink متلب شبیه سازی شده است. در واقع این مقاله ای مرجع و کمکی در انجام شبیه سازی پروژه مورد نظر بوده که این مقاله در ادامه به صورت رایگان قابل دانلود و بررسی می باشد. همچنین فیلم و تصاویری از خروجی شبیه سازی نیز در ادامه قرار داده شده است.

در اثر قطع مبدل در یک شبکه DC چند ترمینال (Multi-Terminal DC – MTDC) بسیار حائز اهمیت است که ایستگاه های مبدل سالم نیروی عدم تطابق بار را به صورت مناسب تقسیم نماید. در حلقه های کنترل اتصال DC ، مقدار ثابتی از افت ولتاژ نیرو می تواند توزیع مناسبی را در تناسب مشخصات مبدل تنظیم نماید.

معرفی مقاله مرجع:

در این مقاله مرجع انتخابی، یک طرح به منظور تطبیق ضرایب افت برای تقسیم توان با در نظر گرفتن بلندی طاق موجود در کدام از ایستگاه های مبدل ارائه شده است. از مزایای این روش، افت تطبیقی قابل تطبیق به جهت تقسیم نیروی مستقل بوسیله شبیه سازی گذرا بر روی یک شبکه MTDC با چهار مبدل دو قطبی و کابل شبکه DC با سیم برگشت فلزی است.

توضیحات بیشتر، فیلم و تصاویری از خروجی پروژه تقسیم توان مفید در شبکه DC چند ترمینال (MTDC) در ادامه مطلب.

شبیه سازی در سیمولینک در دو سناریوی مختلف انجام شده و نتایج جهت قطع یکسوساز و نقص مبدل تحت ارائه می شود. از خروجی های بدست آمده نتیجه می گیریم که نقاط عملیاتی احتمالی با حالت پایدار که از شبیه سازی گذرا به دست آمده اند، با نقاط به دست آمده به طور تحلیلی همخوانی داشته اند. همچنین تاثیر ضرایب افت مختلف نیز بر روی پایداری شبکه MTDC برقرار می باشد.

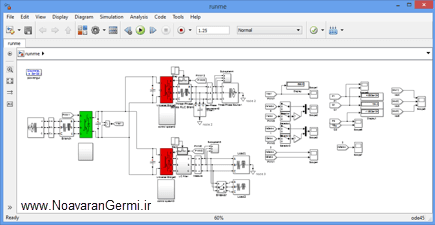

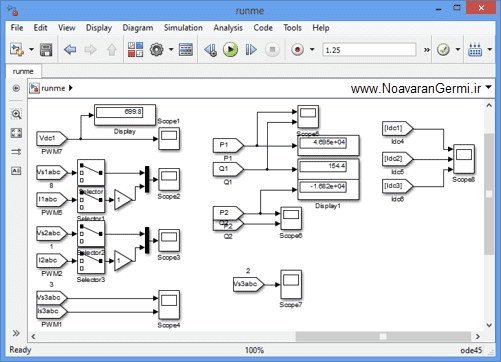

تصاویری از خروجی پروژه تقسیم توان مفید در شبکه DC چند ترمینال (MTDC):
